IOT 조명 제어 분전함 제작으로 복잡한 배선 걱정 덜었어요 | 대형 평수 단독주택

안녕하세요. 집이 워낙 크다 보니 인테리어를 계획하면서 가장 걱정됐던 게 바로 전기와 IOT 시스템이었어요. 특히 조명을 스마트하게 제어하고 싶었는데, 처음 받은 견적이 생각보다 너무 높아서 당황스러웠거든요. 단순히 비용 문제뿐만 아니라, 보이지 않는 곳의 배선이 꼬이거나 나중에 문제가 생기면 어쩌나 하는 불안함이 컸습니다.

다행히 이 분야에 정말 집요할 정도로 꼼꼼하신 전문가분을 만나게 되었어요. 제가 원하는 방향을 정확히 이해하시고는, 단순히 설치만 하는 게 아니라 시스템의 안정성을 위해 전용 분전함을 직접 제작해 주시기로 했답니다.

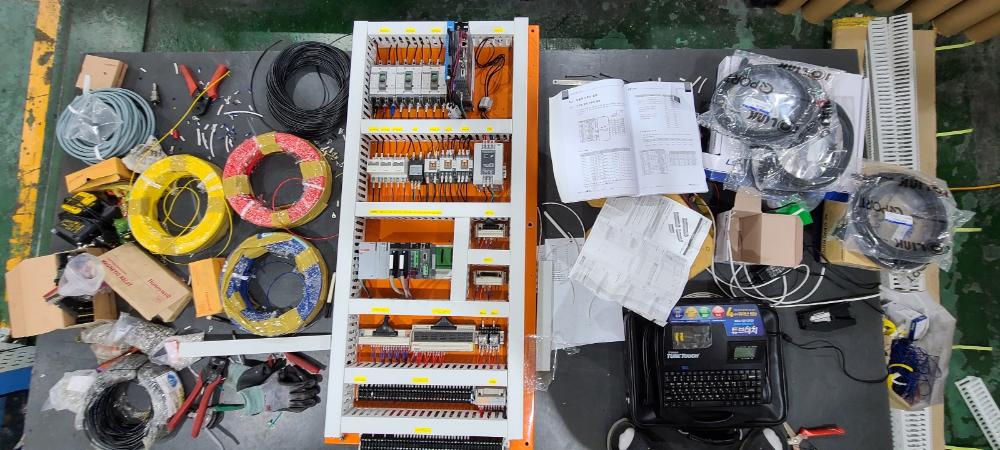

작업대 위에 도면과 전자 장치들이 놓여 있는 모습이에요. 제 집의 특성에 맞춰 조명 레이아웃을 수차례 수정하며 최적의 동선을 짜주셨는데, 이 과정이 없으면 나중에 자재 수량이 맞지 않아 공사가 지연될 수 있다고 하시더라고요.

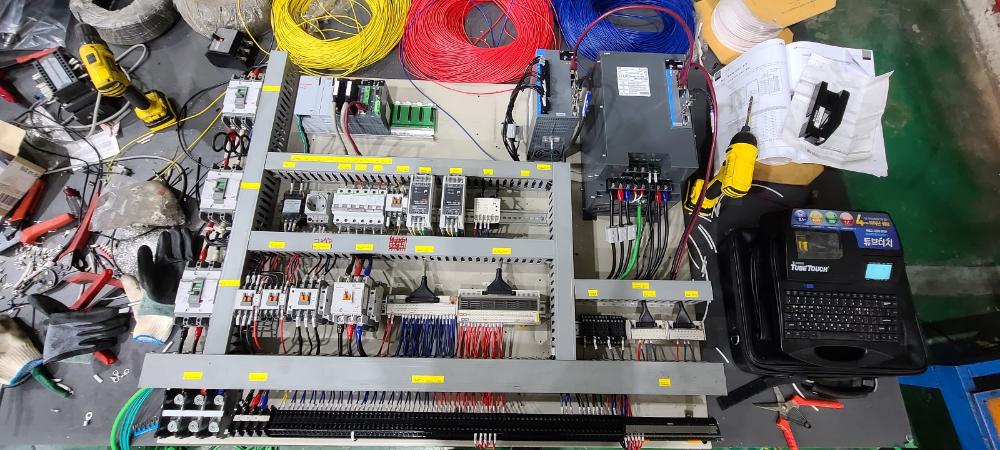

전기 설비 콘솔에 다색 전선과 부품들이 배치된 작업 공간입니다. IOT 시스템은 중성선을 제대로 내리는 것이 핵심인데, 보이지 않는 곳까지 세심하게 설계해 주셔서 믿음이 갔어요.

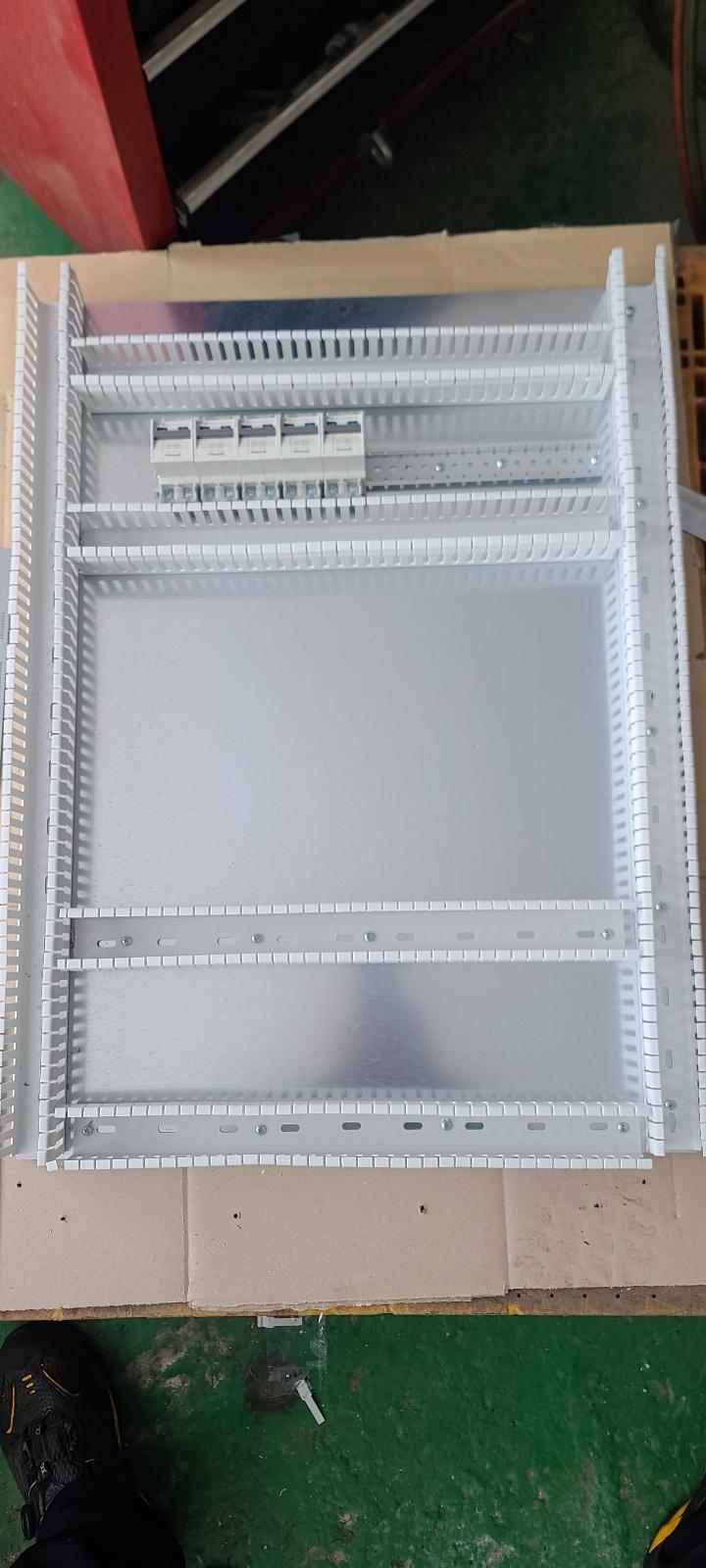

흰색 케이블 트레이와 접합 박스가 보이는 전기 박스 내부 모습이에요. 복잡한 선들을 그냥 뭉쳐두는 게 아니라 체계적으로 정리해야 나중에 유지보수가 쉽고 안전하다고 해요.

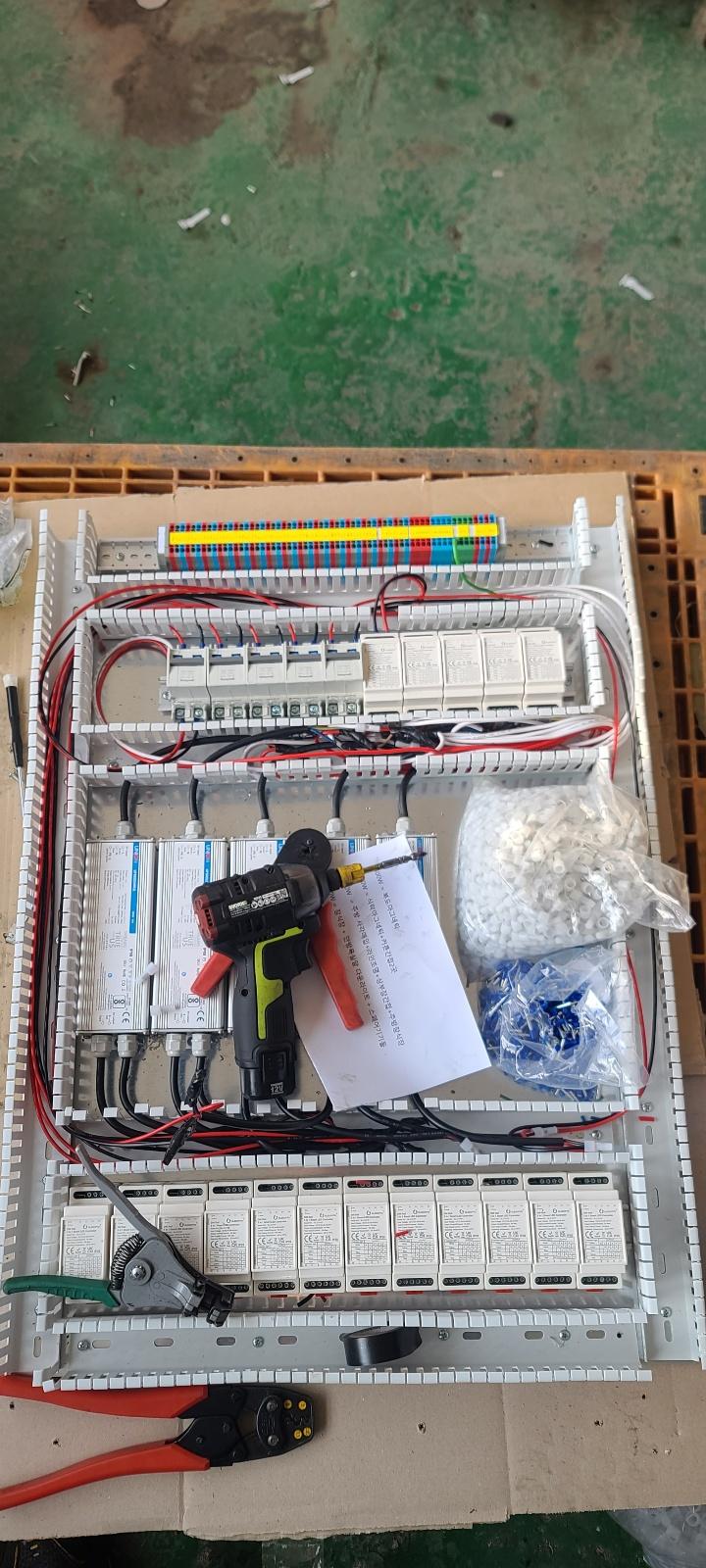

전선과 스위치, 전원 박스가 설치된 내부 장면입니다. 특히 인쇼 제품들이 들어가는 부분은 시공 디테일이 중요하다고 하셨는데, 그 까다로운 부분을 하나하나 짚어가며 작업해 주셨어요.

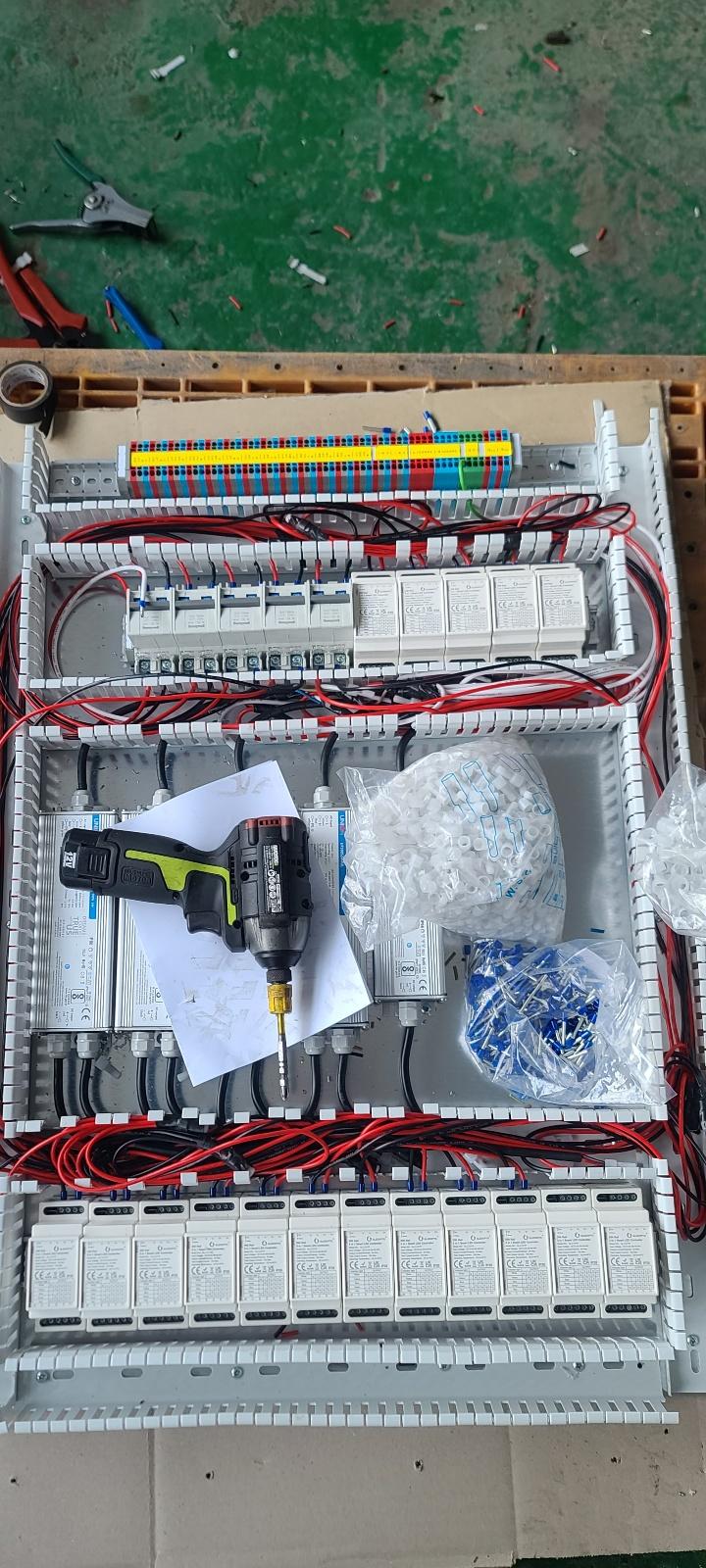

전선과 전자부품, 드릴 등이 놓인 설비 작업 과정입니다. 제가 원하는 CCT 조명 모드를 구현하기 위해 드라이버 설정까지 일일이 확인하며 세팅하시는 모습에 안심이 되더라고요.

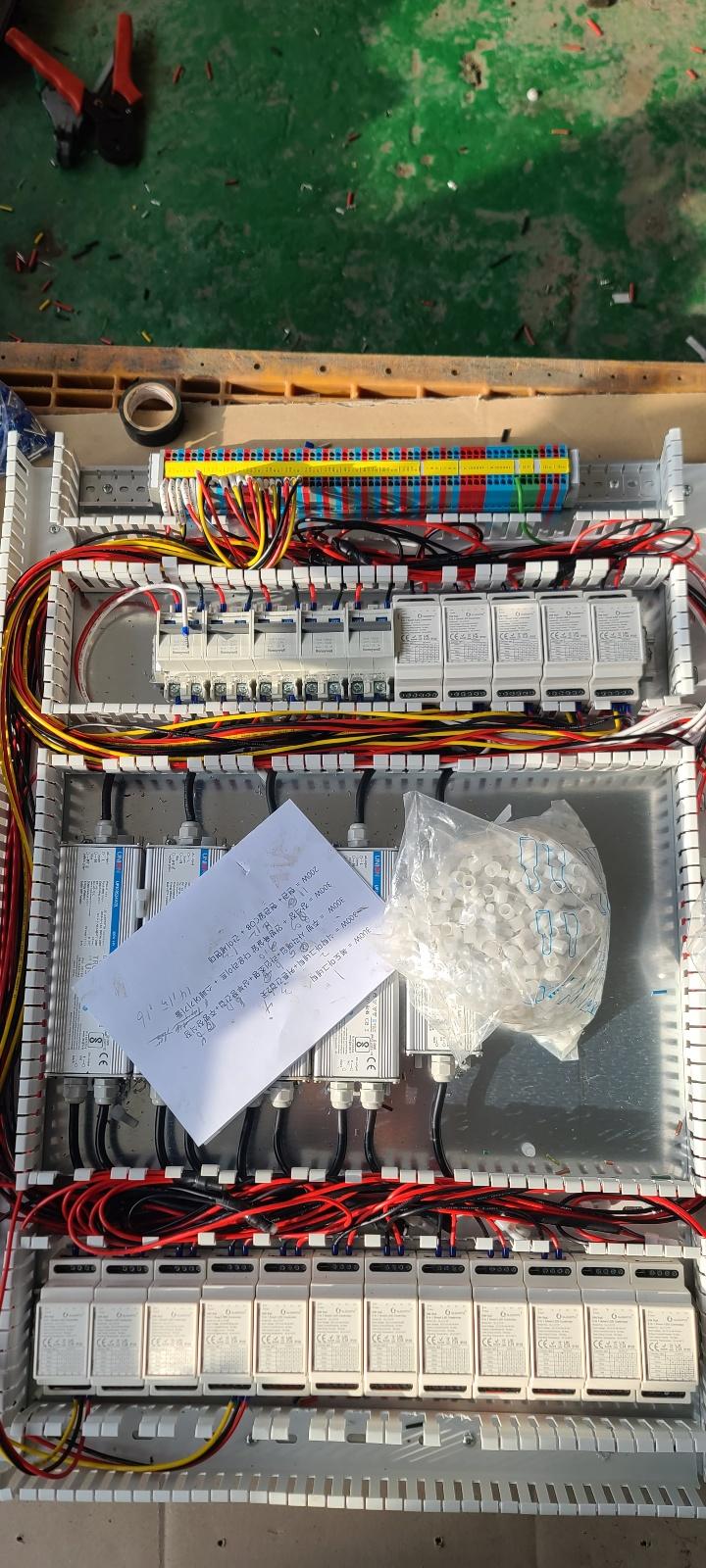

다시 전기 박스 내부의 전선 연결 상태가 보입니다. 턴키 업체와 협업하며 배선 방향을 정확히 가이드해 주신 덕분에 큰 혼선 없이 진행될 수 있었어요.

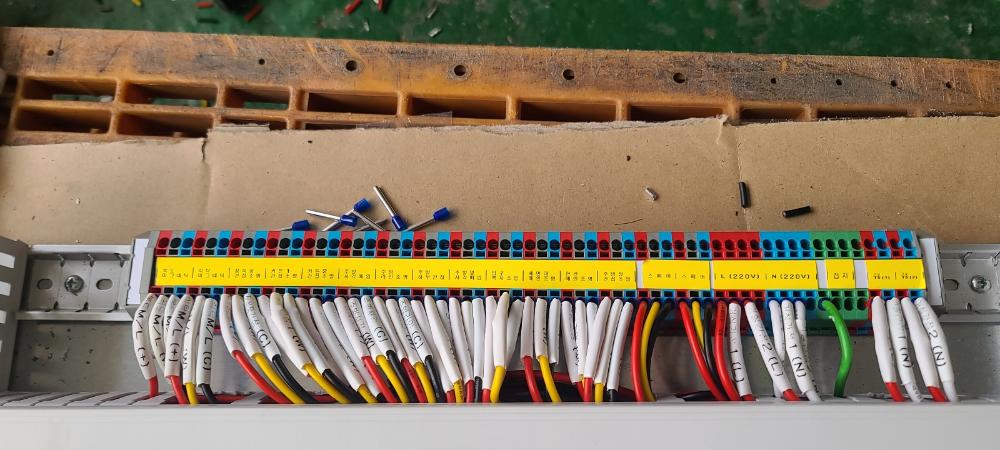

다양한 색상의 전선과 블록이 연결된 디테일한 모습이에요. 이렇게 하나하나 넘버링을 하고 라벨을 붙여두면, 나중에 혹시라도 문제가 생겼을 때 어떤 선이 어디로 연결되는지 바로 알 수 있어 정말 편리하겠죠.

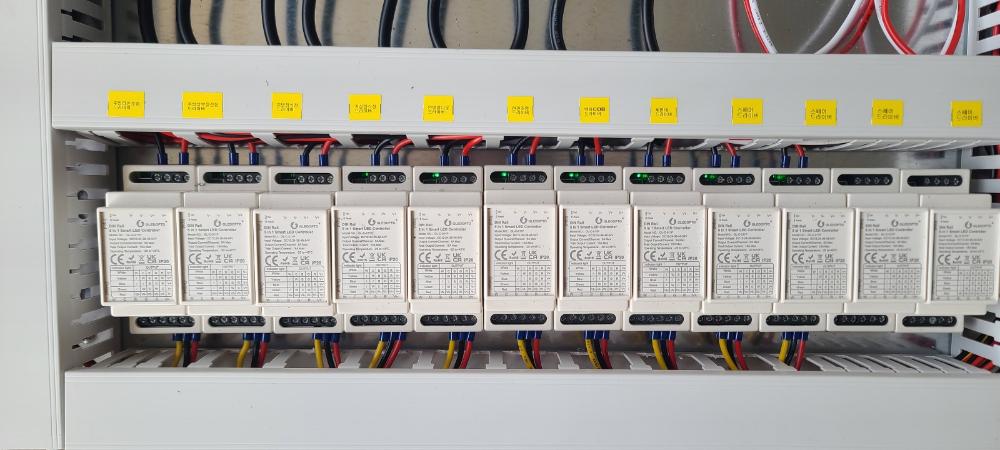

백색 케이스에 LED 컨트롤러와 전선들이 연결된 구조입니다. 600X800 사이즈의 분전함 속판을 주문 제작해 신발장 한켠에 깔끔하게 들어갈 수 있도록 맞춤형으로 만들어 주셨어요.

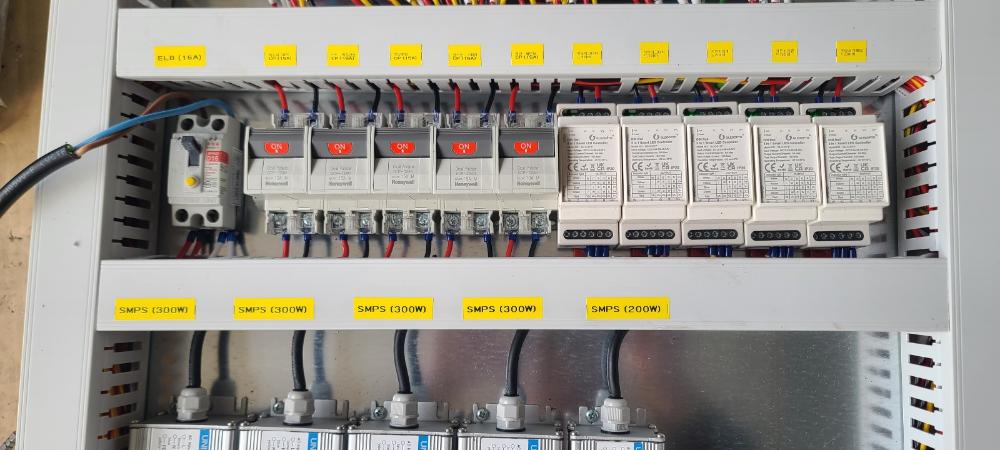

ELB와 SMPS 등이 설치된 전기 설비 모습입니다. 특히 과전류로 인해 SMPS가 고장 나는 것을 막기 위해 CP차단기를 설치해 주셨는데, 이런 세심한 안전장치가 일상의 평온함을 지켜주는 것 같아요.

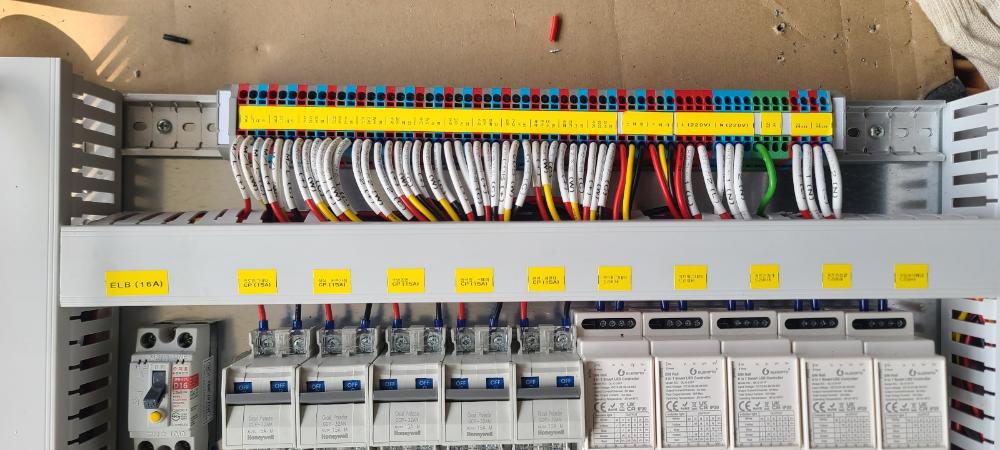

전선 연결 박스와 보드 등이 배치된 구역입니다. 거실 T5 간접등을 위해 투야 고용량 릴레이가 들어갈 자리까지 미리 계산해서 배선을 마쳐두신 점이 인상적이었어요.

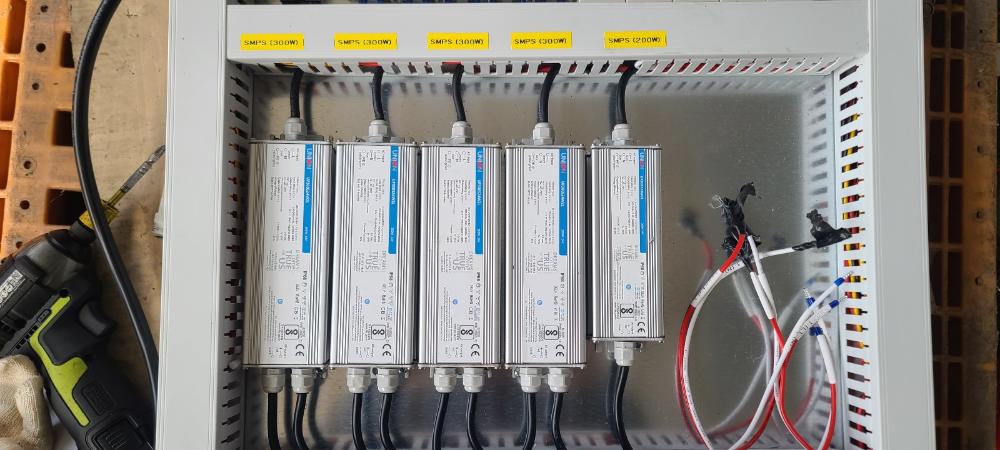

전선과 전자 부품들이 정돈된 박스 내부입니다. 조명류의 합산 전력과 전류를 정확히 계산해 SMPS 용량을 결정하셨다고 해요. 무작정 설치하는 게 아니라 데이터에 근거해 작업하시니 신뢰가 갔습니다.

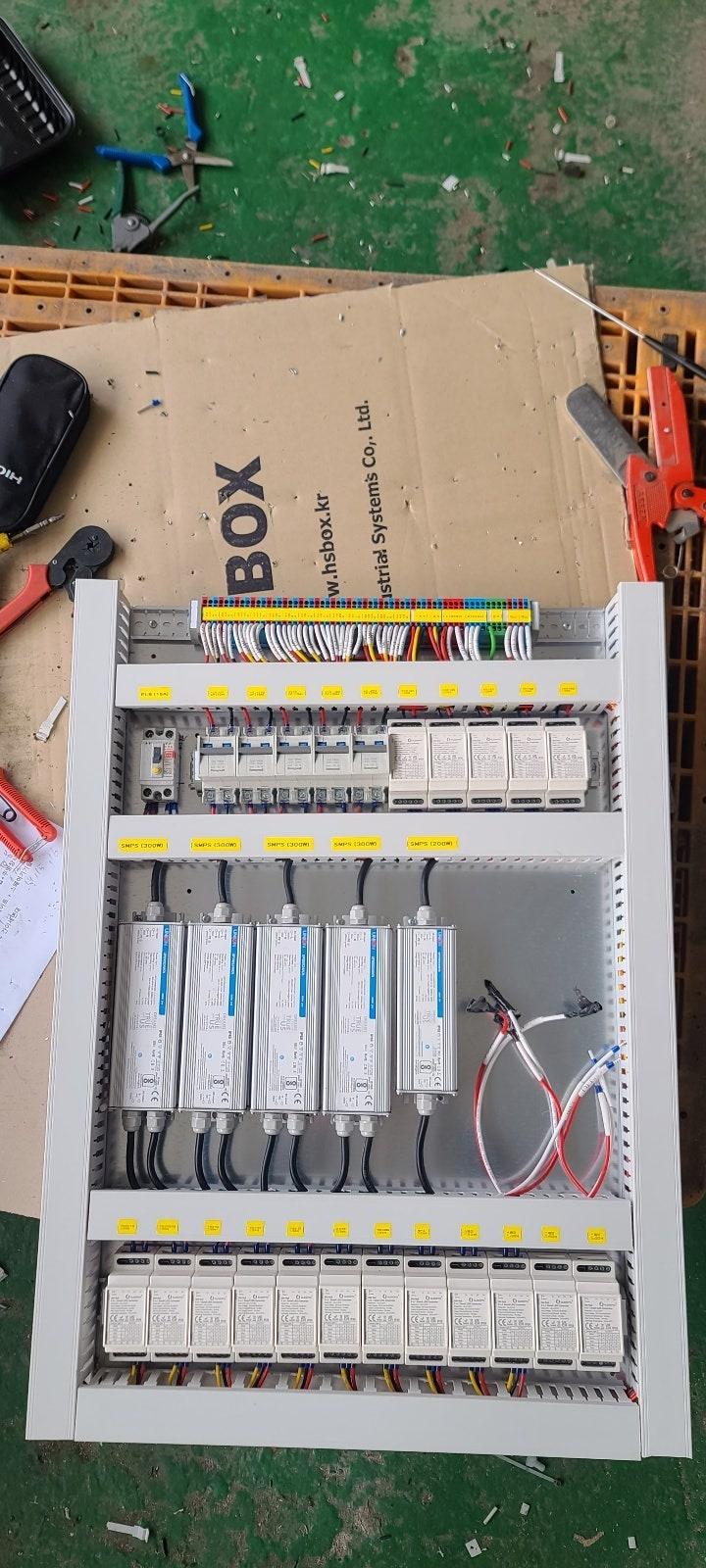

최종적으로 스위치와 전원 모듈이 연결된 모습이에요. 먼지 없는 곳에 소중히 보관했다가 마감 날 맞춰 설치해 주신 덕분에, 이제는 복잡한 전기 걱정 없이 손가락 하나로 집안 분위기를 바꿀 수 있게 되었답니다.

이제는 갑자기 전기가 끊기거나 조명이 오작동할까 봐 불안해하지 않아도 돼요. 보이지 않는 곳까지 완벽하게 정리된 분전함을 보니 마음이 정말 든든합니다. 다만, 공사 기간 동안 레이아웃 수정이 너무 많아 작업자분이 고생을 많이 하신 것 같아 그 점은 조금 죄송한 마음이 드네요.

이 글은 창조전력의 공식 시공 사례를 바탕으로 반셀끝이 재구성했습니다.
